L’acier utilisé pour tous nos barreaux est à forte teneur en carbone, (classe C nuances EN 10270), donc très solide. Toutefois, s’ils doivent être utilisés dans des conditions très difficiles, comme par exemple ramasseuses de pierres et arracheuses betteraves, nous fabriquons les barreaux à partir d’acier spécial qui peut subir un traitement thermique (dureté : 150 kg/mm2, acier à ressort de type 55Si7).

Nous utilisons habituellement les diamètres suivants :
5, 6, 7, 8, 9 barreaux doubles et autres 10, 11, 12, 13, 15 mm



Fixation des barreaux sur la bande :
- Pontets (barreaux de diamètre 11, 12, 14). Après avoir enfilé le pontet sur le barreau, il est riveté à la bande centrale.



- Pontets à pince (pour barreaux gainés PVC, vulcanisés ou barreaux tapis à tétines) Le pontet ouvert est riveté sur la bande centrale. Après introduction du barreau, on referme le pontet.

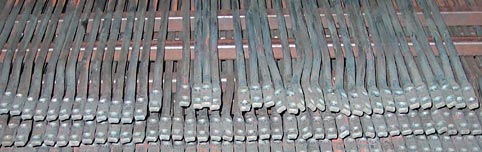

- Aplatis, refoulés (barreaux de diamètre 11 et 12). Avant d’être aplati, le barreau est refoulé c’est à dire qu’il reçoit plus de matière. De ce fait, l’aplatissement est plus large, plus épais donc plus résistant. Notre refoulement a été étudié pour pouvoir garder la même résistance sur toute la longueur du barreau.



- Barreaux coudés : il est possible de fournir des barreaux coudés pour des applications spéciales. Nous préciser le type de coudage (Haut ou Bas) et la hauteur du coudage.



- Perçage et fraisage des barreaux : pour éviter une usure prématurée des rivets, tous nos barreaux sont fraisés donc plus grande longévité des tapis grâce à cet assemblage.

- Barreaux de jonction : d’un diamètre de 10, 11 ou 12 mm, les barreaux de jonction permettent de fermer les tapis par leurs charnières. Ils sont décolletés différemment selon la largeur de la bande caoutchouc.

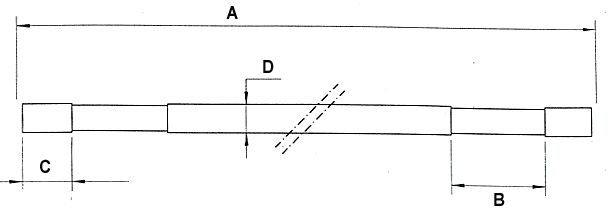

Pour charnière male et femelle :


Barreau de jonction de charnière
A = longeur totale
B = longeur usinée
C = longeur
D = diamètre

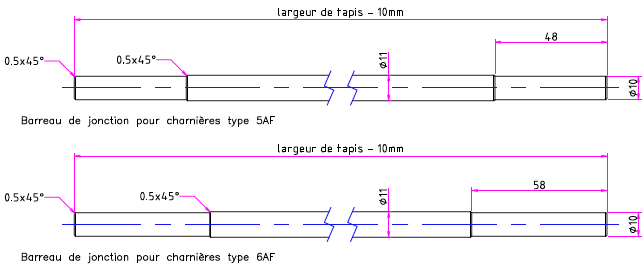

Pour charnière femelle et femelle :

GAINAGES
Les barreaux peuvent être gainés de polyéthylène, PVC ou coussin d’air.
Le polyéthylène fendu permet de réduire temporairement l’intervalle entre les barreaux. Il est monté sur les barreaux en fonction des conditions de récolte.

Le PVC étoilé amortit la récolte lors de son convoyage sur le tapis. Il est enfilé sur les barreaux avant leur rivetage (montage en usine).

Coussin d’air : caoutchouc alvéolé dit « Coussin d’air » est enfilé comme le PVC. Seulement, il fait 24 mm de diamètre, il amortit les chocs beaucoup plus mais est aussi plus fragile. Il est à exclure en terre caillouteuse.



Précisez bien si vous souhaitez un gainage en ras de bande ou avec un passage pour les dents de pignons.

Barreaux vulcanisés : les barreaux vulcanisés sont moulés dans le caoutchouc. Ils conviennent plus particulièrement au convoyage des produits fragiles. Consultez nous pour connaître les longueurs disponibles.


Voir le catalogue BROEKEMA
